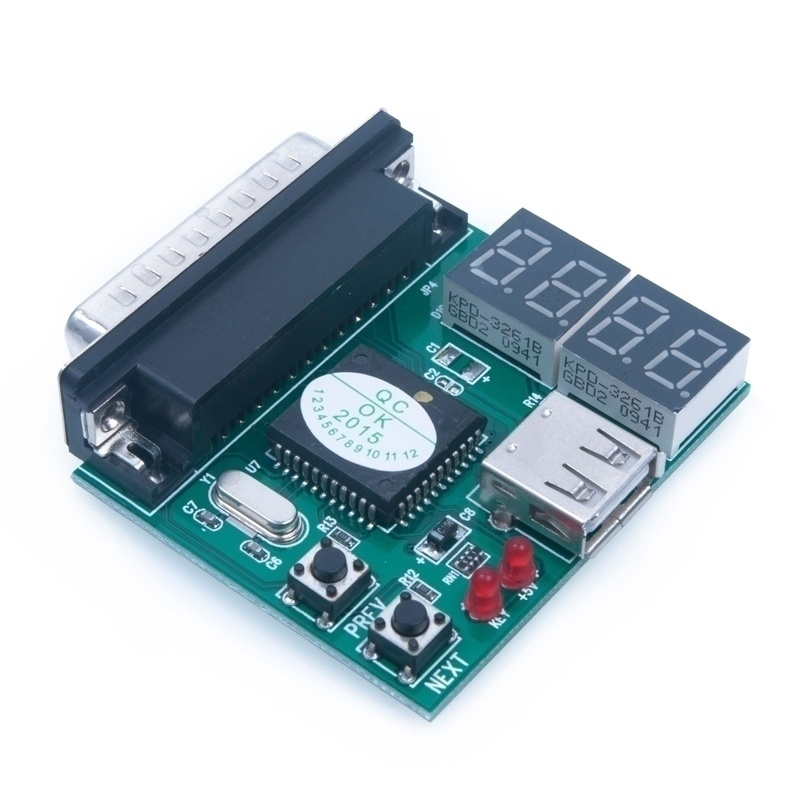

K457 DIAGNOSTICKÁ KARTA USB LPT

Diagnostická karta je zařízení kontrolující správnou funkci počítače PC a lokalizující případné závady.Po připojení nebo resetu každý počítač provádí sérii testů (P.O.S.T. - Power On Self Test) správnosti fungování jeho nejdůležitějších modulů.Testuje se procesor, RAM, vstupně-výstupní obvody., řadiče paměti, disků atd. Navíc karta POST obsahuje LED diody monitorující napájecí napětí počítače: +12V, -12V, +5V a -5V.Mechanismus POST funguje tak, že BIOS počítače před kontrolou daného modulu zapíše jeho číslo do paměti na adresu 80h portu I/O - po správném otestování modulu je testováno další zařízení - v případě chyby však systém přeruší činnost. Úkolem karty POST je zachytit a zobrazit číslo vadně fungujícího modulu na LED displeji ve 2ciferné podobě. Hodnotu kódu POST lze poté zkontrolovat v tabulce kódů POST pro danou verzi a výrobce BIOSu (viditelné při startu systému nebo na nálepce na BIOSu Award, AMI, Phoenix) a tím zjistit, který modul systému pracuje nesprávně.
